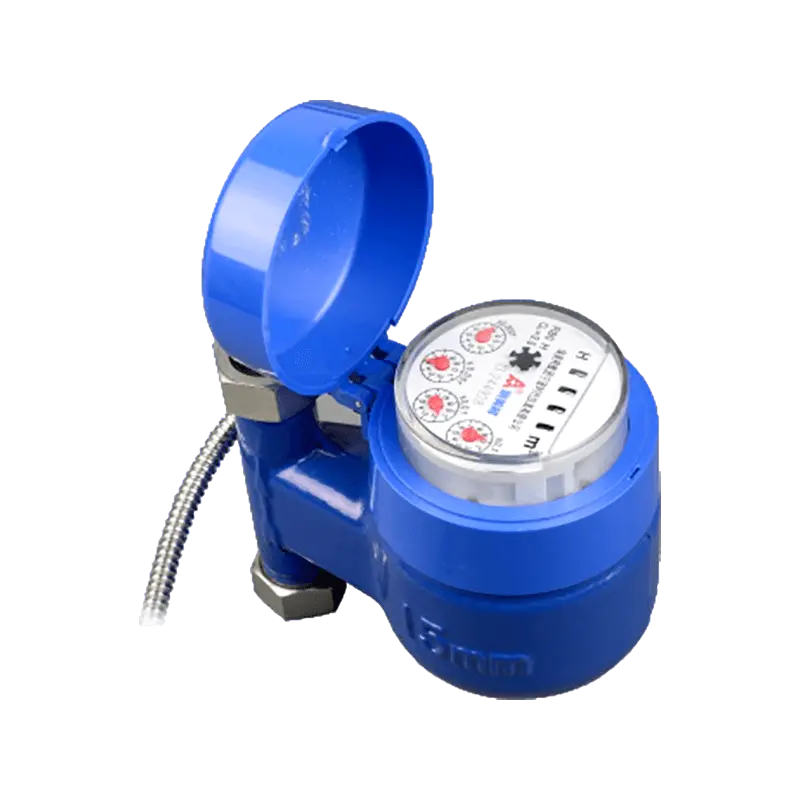

光电直读立式水表
光电直读立式水表
采用 材料，铜壳,铁壳或者不锈钢体壳可选。适用冷水或者热水可选。水表安装为立式安装。精度读数可以读取到数十升。高精度（R160）。定期读取电表。高防护等级：IP68。仪表没有内置电池，通电后可以 读取。超低功耗设计。通讯方式M-BUS或者RS485可选。高抗光干扰能力。主动报告传感器故障信息和电池状态信息。
R≥100,温度等级：冷水不高于30℃（热水不高于90℃）且不低于0℃。水压等级：MAP 10Bar
记录流经自来水管道饮用水的总量。
大允许误差
Q1≤Q<Q2±5%;
Q2≤Q≤Q4±2%
水温:冷水表不高于30℃且不低于0℃
压力：≤1MPa
主要参数
温度等级:T30
压力等级:1.0MPa
压力损失等级:△P63
上游流场敏感度等级:U10
下游流场敏感度等级:D5
通信速率 | 1200bps、2400bps、4800bps、9600bps |
通讯距离 | 不超过300m |
工作电流 | M-BUS总线(1.0-1.3)mA，RS485总线(0.6-0.8)mA |
工作电压 | DC36V(M-BUS总线)DC12V-24V(RS485总线)不支持长期供电。 |
小存贮数据时间 | 无限制 |
接线方式 | 采用M-BUS总线标准，普通两芯电缆连接，无两极性。采用RS485总线标准，普通4芯电缆连接，其中两芯为电源线两芯为信号线只有在操作时才需供电，平时无需供电。 |
使用线材 | M-BUS总线RVVP2x(0.5-1mm)二芯平行电缆线，RS485总线RVVP4x(0.5-1mm2)屏蔽线，线材的电阻每一百米不大于6Ω。 |
机电转换误差 | ≤±1个 小转换分度值。 |
通讯规约 | 《CJ/T188-2004户用计量仪表数据传输技术条件》或modbus通讯协议或双方约定。 |
●水表安装必须垂直安装，使水表读数字面朝上，箭头方向和水流方向相同。
●水表安装前须冲洗管道。
●水表必须安装在周围环境干燥拆装维修方便，建议安装在专用水表箱内。
●水表前后必须安装阀门。
